5 x 30mm Allzweckdübel ohne Kragen (10 Stk.)
Beschreibung
Allzweckdübel ohne Kragen
Allzweckdübel verspreizen sich in Vollbaustoffen bzw. verknoten sich bei Lochbaustoffen oder Plattenbaustoffen und sind somit für fast alle Baustoffe geeignet. Aus hochwertigm Polyethylen gefertigt und so mit dauerhaft elastisch.

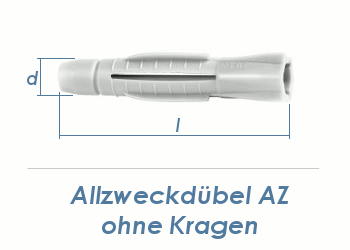

Abmessungen (d x l) per Artikelbezeichnung
Allzweckdübel verspreizen sich in Vollbaustoffen bzw. verknoten sich bei Lochbaustoffen oder Plattenbaustoffen und sind somit für fast alle Baustoffe geeignet. Aus hochwertigm Polyethylen gefertigt und so mit dauerhaft elastisch.
Abmessungen (d x l) per Artikelbezeichnung
Eigenschaften:
- Für fast alle Baustoffe geeignet - in Vollbaustoffen verspreizt sich der Dübelkörper gegen die Bohrlochwand, in Lochbaustoffen, Gipskartonwänden etc. verknotet er sich
- Verwendung mit Holz- und Spanplattenschrauben in verschiedenen Durchmessern möglich
- Hochqualitatves Polyethylen garantiert dauerhafte Elastizität und verhindert selbst nach Jahren Sprödbrüche
Eignung:
Beton, Naturstein, Vollziegel, Kalksand-Vollstein, Porenbeton, Gips-Wandbauplatten, Hochlochziegel, Kalksand-Lochstein, Hohlblockstein aus Leichtbeton, Gipskartonplatten, Faserplatten, Spanplatten
Montage:
Technische Daten:
| Abmessungen (d x l) in mm |
min. Bohrlochtiefe (h1) in mm |
min. Verankerungstiefe (hnom) in mm |
Mindestbauteildicke (hmin) bei Plattenbaustoffen in mm 1) |
geeignet für Holzschrauben Durchmesser (ds) in mm |
| 5 x 30 | 40 | 30 | 7 | 3 - 4 |
| 6 x 37 | 50 | 37 | 9,5 | 4 - 5 |
| 8 x 50 | 60 | 50 | 12,5 | 5 - 6 |
| 10 x 60 | 75 | 60 | 15 | 7 - 8 |
| 12 x 70 | 85 | 70 | 18 | 8 - 10 |
Tragfähigkeit bei Holzschrauben:
| Abmessungen (d x l) in mm |
Schraubendurchmesser (ds) in mm |
Beton (Fempf) in kN |
Vollstein KS12 / Vollziegel Mz12 (Fempf) in kN |
Porenbeton P2 (Fempf) in kN |
Kalksand-Lochstein KSL12 (Fempf) in kN |
Hochlochziegel HLz12 (Fempf) in kN |
Hochlochziegel Poroton T12 (Fempf) in kN |
Gipskarton 12,5mm / 2 x 12,5mm (Fempf) in kN |
| 5 x 30 | 4 | 0,16 | 0,16 | 0,03 | 0,17 | 0,21 | 0,1 | 0,07 / - |
| 6 x 37 | 5 | 0,23 | 0,19 | 0,05 | 0,34 | 0,23 | 0,13 | 0,09 / - |
| 8 x 50 | 6 | 0,46 | 0,27 | 0,06 | 0,31 | 0,32 | 0,15 | 0,09 / - |
| 10 x 60 | 8 | 1,25 | 0,86 | 0,11 | 0,52 | 0,31 | 0,19 | 0,09 / 0,17 |
| 12 x 70 | 10 | 1,47 | 0,91 | 0,2 | 0,48 | 0,35 | 0,25 | - / 0,22 |
Fempf: empfohlene Last mit Sicherheitsfaktor 7
Tragfähigkeit bei Spanplattenschrauben:
| Abmessungen (d x l) in mm |
Schraubendurchmesser (ds) in mm |
Beton (Fempf) in kN |
Vollstein KS12 / Vollziegel Mz12 (Fempf) in kN |
Porenbeton P2 (Fempf) in kN |
Kalksand-Lochstein KSL12 (Fempf) in kN |
Hochlochziegel HLz12 (Fempf) in kN |
Hochlochziegel Poroton T12 (Fempf) in kN |
Gipskarton 12,5mm / 2 x 12,5mm (Fempf) in kN |
| 5 x 30 | 4 | 0,07 | 0,12 | 0,02 | 0,15 | 0,24 | 0,14 | 0,06 / - |
| 6 x 37 | 5 | 0,1 | 0,12 | 0,05 | 0,3 | 0,27 | 0,12 | 0,08 / - |
| 8 x 50 | 6 | 0,16 | 0,18 | 0,07 | 0,34 | 0,22 | 0,13 | 0,09 / - |
Fempf: empfohlene Last mit Sicherheitsfaktor 7
Hersteller:
apoloMEA
Originalkarton zu 100 Stk.* |
|
* Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung der Herstellers. Um die Lieferfähigkeit zu gewährleisten beziehen wir Ware von unterschiedlichen Herstellern/Lieferanten, weshalb mehrere unterschiedliche Verpackungsgrößen (VPEs) angeführt sein können. Wir sind bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren. Verkaufslose: Alle unsere Produkte werden in 1, 10 oder 100 Stk. Verkaufslosen angeboten. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie |
