Beschreibung

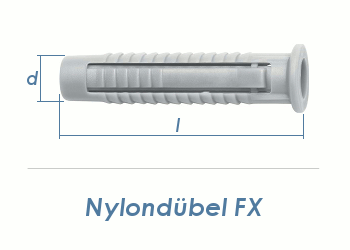

Nylondübel FX
Universaldübel für sowohl Vollbaustoffe wie Beton, Vollziegel, Naturstein und Porenbeton als auch Hochlochziegel zur Montage in Verbindung mit Holzschrauben. Aus hochwertigem Nylon gefertigt und somit beständig gegen Witterungseinflüsse und Alterung.
Abmessungen (d x l) per Artikelbezeichnung
Eigenschaften:
Universaldübel für sowohl Vollbaustoffe wie Beton, Vollziegel, Naturstein und Porenbeton als auch Hochlochziegel zur Montage in Verbindung mit Holzschrauben. Aus hochwertigem Nylon gefertigt und somit beständig gegen Witterungseinflüsse und Alterung.
Abmessungen (d x l) per Artikelbezeichnung
Eigenschaften:
- 4-fach spreizender Nylondübel für höchste Haltewerte
- Verwendbar mit verschiedenen Schraubentypen wie Holzschrauben, Spanplattenschrauben und Blechschrauben
- mit Verknotungsfunktion für Plattenbaustoffe
- effiziente Verdrehsicherung verhindert das Mitdrehen im Bohrloch
- Dübelkragen verhindert das Rutschen des Dübels ins Bohrloch
- hochwertiges und alterungsbeständiges Nylon
- Temperaturbeständig von -40°C bis +80°C
Eignung:
Beton, Naturstein, Vollziegel, Kalksand-Vollstein, Vollstein aus Leichtbeton, Porenbeton, Hochlochziegel, Kalksand-Lochstein, Hohlblockstein aus Leichtbeton

Montage:

Technische Daten:
Abmessungen (d x l) in mm |
min. Bohrlochtiefe (h1) in mm |
min. Verankerungstiefe (hnom) in mm |
geeignet für Holzschrauben Durchmesser (ds) in mm |
5 x 25 | 35 | 25 | 2,5 - 4 |
6 x 30 | 40 | 30 | 3,5 - 5 |
8 x 40 | 55 | 40 | 4,5 - 6 |
10 x 50 | 70 | 50 | 6 - 8 |
12 x 60 | 80 | 60 | 8 - 10 |
Tragfähigkeit:
Abmessungen (d x l) in mm |
Schraubendurchmesser (ds) in mm |
Beton (Fempf) in kN |
Vollziegel Mz12 (Fempf) in kN |
Kalksand-Vollstein KS12 (Fempf) in kN |
Porenbeton P2 (Fempf) in kN |
Porenbeton P4 (Fempf) in kN |
Hochlochziegel HLz12 (Fempf) in kN |
Kalksand-Lochstein KSL12 (Fempf) in kN |
5 x 25 | 4 | 0,20 | 0,21 | 0,21 | 0,03 | 0,05 | 0,15 | 0,23 |
6 x 30 | 5 | 0,47 | 0,42 | 0,42 | 0,05 | 0,1 | 0,20 | 0,39 |
8 x 40 | 6 | 0,52 | 0,50 | 0,5 | 0,1 | 0,14 | 0,23 | 0,6 |
10 x 50 | 8 | 1,28 | 0,9 | 0,9 | 0,16 | 0,3 | 0,45 | 0,67 |
12 x 60 | 10 | 1,91 | 1,1 | 1,1 | 0,28 | 0,4 | 0,5 | 0,74 |
Fempf: empfohlene Last mit Sicherheitsfaktor 7 bei Verwendung von Holzschrauben und bei voller Verankerungstiefe
Bei Verwendung von Spanplattenschrauben sind die Tragfähigkeiten um ca. 40% zu reduzieren (insbesondere bei Vollbaustoffen).
Hersteller:
apoloMEA
