Beschreibung
Ringmutter ähnlich DIN 582, Edelstahl A2, gegossene Ausführung (= glatte Oberfläche)
Die Ringmutter ist eine Mutter, an deren Seiten ein Ring, stehend zum Gewinde, ausgeformt ist. Sie lässt sich auf Gewindestangen aufschrauben, um so eine Öse, beispielsweise zum Durchführen eines Seils, zu haben. Eine weitere Bezeichnung ist auch Kranöse.
Durchmesser (d1) per Artikelbeschreibung

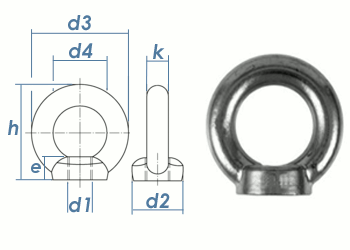

Abmessungen:
| d1 | d2 (in mm) |
d3 (in mm) |
d4 (in mm) |
h (in mm) |
e (in mm) |
| M 6 | 20 | 36 | 16/20*1 | 31/36*1 | 8,5 |
| M 8 | 20 | 36 | 20 | 36 | 8,5 |
| M 10 | 25 | 45 | 25 | 45 | 10 |
| M 12 | 30 | 54 | 30 | 53 | 11 |
| M 16 | 35 | 63 | 35 | 62 | 13 |
| M 20 | 40 | 72 | 40 | 71 | 16 |
| M 24 | 50 | 90 | 50 | 90 | 20 |
| M 27 | 65 | 108 | 60 | 109 | k. A. |
| M 30 | 65 | 108 | 60 | 109 | 25 |
| M 36 | 75 | 126 | 70 | 128 | 30 |
*1.. Herstellerabhängig
Anwendung:
Ringmuttern werden oftmals als Befestigungspunkt zum heben von Lasten verwendet. Dazu die Mutter in ein
entsprechendes Gewinde vollständig einschrauben und vorzugsweise senkrecht belasten.
Nur für leichte Hebe-/Transporttätigkeiten.
Erklärung zur Inhaltsangabe "
|
Originalkarton zu xx Stk.*"
