M12 x 90mm Bolzenanker verzinkt - ETA Opt. 7 (1 Stk.)

Artikelnummer: P008657


0,77 CHF
pro 1 x 1 Stk.
77,19 CHF pro 100 Stück

inkl. 7,7% USt. , zzgl. Versand (Paket)

ab x 1 Stk. Preis per VK-Los
10 0,74 CHF 73,59 CHF pro 100 Stk.
25 0,69 CHF 69,11 CHF pro 100 Stk.
50 0,66 CHF 65,51 CHF pro 100 Stk.

Lieferzeit: 3 - 7 Werktage

x 1 Stk.


Beschreibung

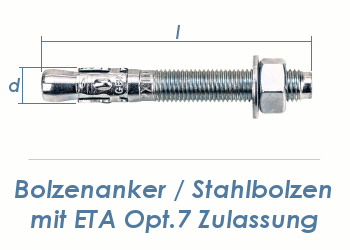

Bolzenanker, Stahl verzinkt mit DIN 125 Scheibe und Mutter.
geeignet für die Schnellmontage in ungerissenem Beton und bei Naturstein mit dichtem Gefüge mit ETA Zualssung für ungerissenem Beton (Option 7).


Abmessungen (d x lt) per Artikelbezeichnung


Allgemein:
Bolzenanker (auch als Blitzanker oder Schlaganker bezeichnet) sind für die vielfälltige Befestigung in vorwiegend Beton geeignet und werden z.B. für die Montage von Holzbalken auf Beton, Befestigung von Metallprofilen auf Betonböden, zur Montage von Lagerprofilen, zur Befestigung von Pfostenträgern auf Betonsockeln, usw... verwendet.


Eigenschaften:
  • ETA Zulassung für ungerissenen Beton (Option 7)
  • Ausführung mit DIN125 Unterlegscheibe
  • Kraft- und drehmomentkontrollierte Spreizung
  • galvanisch verzinkt
  • Vor- und Durchsteckmontage



Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.


Montage Bolzenanker G&B Fissaggi


Technische Daten:

Abmessungen (d x lt)
in mm
Bohrloch
Durchmesser (d0)
in mm
Anbauteildicke
(tfix)
in mm
min. Bohrlochtiefe
(h1)
in mm
Setztiefe
(hnom)
in mm
Verankerungstiefe
(hef)
in mm
Anzugsdrehmoment
(Tinst)
in Nm
Schlüsselweite
(Ch)
in mm
8 x 65 8 7 60 50 45 20 13
8 x 75 8 17 60 50 45 20 13
8 x 95 8 37 60 50 45 20 13
8 x 115 8 57 60 50 45 20 13
10 x 75 10 10 65 55 50 35 17
10 x 90 10 25 65 55 50 35 17
10 x 100 10 35 65 55 50 35 17
10 x 120 10 55 65 55 50 35 17
10 x 150 10 85 65 55 50 35 17
10 x 170 10 105 65 55 50 35 17
12 x 90 12 8 80 70 60 55 19
12 x 100 12 18 80 70 60 55 19
12 x 110 12 28 80 70 60 55 19
12 x 120 12 38 80 70 60 55 19
12 x 140 12 58 80 70 60 55 19
12 x 160 12 78 80 70 60 55 19
12 x 180 12 98 80 70 60 55 19
16 x 125 16 10 110 100 85 100 24
16 x 145 16 30 110 100 85 100 24
16 x 170 16 55 110 100 85 100 24
16 x 200 16 85 110 100 85 100 24
16 x 220 16 105 110 100 85 100 24
20 x 150 20 15 125 115 100 150 30
20 x 170 20 35 125 115 100 150 30
20 x 220 20 85 125 115 100 150 30
20 x 270 20 135 125 115 100 150 30


Mechanische Eigenschaften:
Durchmesser (in mm) 8 10 12 16 20
Zugbeanspruchung  bei ungerissenem Beton C20/25
(in kN)
3,6 4,8 6,3 6,3 14,3
Beanspruchnung auf Abscherrung bei ungerissenem Beton C20/25
(in kN)
5,3 8,3 12,1 22,5 33,6

Weitere Details wie Tragfähigkeiten, Rand- und Achsabstände entnehmen Sie der unter Datenblättern angeschlossenen ETA Zulassung.


Hersteller: G&B Fissaggi

Originalkarton zu  20 Stk.*

* Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung der Herstellers. Um die Lieferfähigkeit zu gewährleisten beziehen wir Ware von unterschiedlichen Herstellern/Lieferanten, weshalb mehrere unterschiedliche Verpackungsgrößen (VPEs) angeführt sein können. Wir sind bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.


Verkaufslose: Alle unsere Produkte werden in 1, 10 oder 100 Stk. Verkaufslosen angeboten. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie 3 x 10 = 30 Stk. Mehrere Lose gleicher Artikel werden gemeinsam verpackt in einem Zipp Beutel mit Identifizierung oder im Originalkarton geliefert (weiter Details Losgrößen und Staffelpreise finden Sie hier)

Datenblätter

Technische Daten Bolzenanker G&B ETA Opt. 7

Technische Daten Bolzenanker G&B ETA Opt. 7

PDF
Technische Daten Bolzenanker G&B ETA Opt. 7

DoP Zulassung G&B Bolzenanker Opt.7

DoP Zulassung G&B Bolzenanker Opt.7

PDF
DoP Zulassung G&B Bolzenanker Opt.7

ETA Opt. 7 Zulassung G&B Bolzenanker

ETA Opt. 7 Zulassung G&B Bolzenanker

PDF
ETA Opt. 7 Zulassung G&B Bolzenanker
