M16 x 150mm Bolzenanker verzinkt - ETA Opt. 7 (1 Stk.)

Artikelnummer: P008633


2,41 CHF
241,43 CHF pro 100 Stück

inkl. 7,7% USt., zzgl. Versand

ab x 1 Stk.Preis per VK-Los
102,30 CHF229,76 CHF pro 100 Stk.
252,17 CHF217,20 CHF pro 100 Stk.
502,06 CHF205,52 CHF pro 100 Stk.

Lieferzeit: 3 - 4 Werktage

x 1 Stk.


Beschreibung

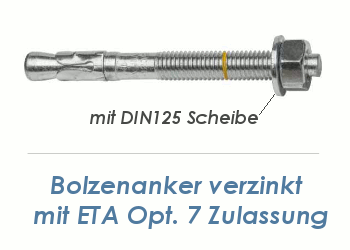

Bolzenanker / Blitzanker Stahl verzinkt mit Scheibe und Mutter
geeignet für die Schnellmontage in ungerissenem Beton und bei Naturstein mit dichtem Gefüge mit ETA Zualssung für ungerissenem Beton (Option 7).


Durchmesser (d) und Länge (l) per Artikelbezeichnung

Allgemein:
Bolzenanker (auch als Blitzanker oder Schlaganker bezeichnet) sind für die vielfälltige Befestigung in vorwiegend Beton geeignet und werden z.B. für die Montage von Holzbalken auf Beton, Befestigung von Metallprofilen auf Betonböden, zur Montage von Lagerprofilen, zur Befestigung von Pfostenträgern auf Betonsockeln, usw... verwendet.


Eigenschaften:
  • ETA Zulassung für ungerissenen Beton (Option 7)
  • Ausführung mit Unterlegscheibe gemäß DIN 125 bzw. DIN440 (siehe technische Daten)
  • Kraft- und drehmomentkontrollierte Spreizung
  • galvanisch verzinkt
  • Vor- und Durchsteckmontage

Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.


Bolzenanker Abmessungsskizze


Technische Daten:

Abmessung d x l
(in mm)
Bohrloch (d0)
in mm
Bohrlochtiefe (h1 min)
in mm
Setztiefe (hef)
in mm
Anbauteildicke (tfix)
in mm
Gewinde
6 x 45 1)638255M6
6 x 606483510M6
6 x 806483530M6
6 x 856534030M6
6 x 1006483550M6
8 x 50 1)840255M8
8 x 758604510M8
8 x 858604520M8
8 x 958604530M8
8 x 1158604550M8
8 x 1358604570M8
10 x 60 1)10422710M10
10 x 75 1)10554010M10
10 x 8510655010M10
10 x 9210655017M10
10 x 10510655030M10
10 x 12510655050M10
10 x 14510655070M10
10 x 175106550100M10
10 x 215 *)106550140M10
12 x 70 1)1258382M12
12 x 11012907010M12
12 x 12012907020M12
12 x 13012907030M12
12 x 15012907050M12
12 x 18012907080M12
12 x 200 *)129070100M12
12 x 220 *)129070120M12
12 x 240 *)129070140M12
12 x 260 *)129070160M12
12 x 300 *)129070200M12
12 x 320 *)129070220M12
16 x 9516755010M16
16 x 135161108515M16
16 x 150161108530M16
16 x 180161108560M16
16 x 200161108580M16
16 x 220 *)1611085100M16
16 x 270 *)1611085150M16
16 x 320 *)1611085200M16
20 x 11020906010M20
20 x 1602013010020M20
20 x 2152013010075M20
20 x 27020130100130M20

1) nicht Bestandteil der Zulassung
* mit großer Scheibe nach DIN440 / ISO7094 für den Holzbau


Montagedaten:

DurchmesserM6M8M10M12M16M20
Drehmoment (Tinst)
in Nm
815305090180
Schlüsselweite SW
in mm
101317192430
Durchgangsloch für anzuschließendes Anbauteil
in mm
7912141822
Unterlegscheibe Außendurchmesser x Dicke
in mm
12 x 1,616 x 1,620 x 2 /
34 x 3 *
24 x 2,5 /
44 x 4 *
30 x 3 /
56 x 5
37 x 3/
72 x 6
* mit großer Scheibe nach DIN440 / ISO7094 für den Holzbau



Weitere Details wie Tragfähigkeiten, Rand- und Achsabstände entnehmen Sie der unter Datenblättern angeschlossenen ETA Zulassung.

Hersteller:
apoloMEA Dübel

Originalkarton zu  10 Stk.*

* Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung der Herstellers. Um die Lieferfähigkeit zu gewährleisten beziehen wir Ware von unterschiedlichen Herstellern/Lieferanten, weshalb mehrere unterschiedliche Verpackungsgrößen (VPEs) angeführt sein können. Wir sind bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.


Verkaufslose: Alle unsere Produkte werden in 1, 10 oder 100 Stk. Verkaufslosen angeboten. Wenn Sie z.B. einen Artikel mit der Losgröße "10 Stk." nun 3 x in den Warenkorb legen, so erhalten Sie 3 x 10 = 30 Stk. Mehrere Lose gleicher Artikel werden gemeinsam verpackt in einem Zipp Beutel mit Identifizierung oder im Originalkarton geliefert (weiter Details Losgrößen und Staffelpreise finden Sie hier)

Datenblätter

apoloMEA ETA Zulassung Blitzanker BAplus

apoloMEA ETA Zulassung Blitzanker BAplus

PDF
apoloMEA ETA Zulassung Blitzanker BAplus
