Beschreibung
Sechskantmuttern gemäß DIN 934 / ISO 4032 aus Stahl verzinkt Festigkeitsklasse 8
der Klassiker unter den Befestigungselementen mit Sechskantform für den Ansatz von Maul- oder Ringschlüsseln. Standardmäßig ist die Sechskantmutter in Regelgewinde gefertigt, sofern nicht eine andere Gewindesteigung angegeben (wie z.B. M8 x 1). Die Bauhöhe beträgt ca. 0,8 x Durchmesser.
Durchmesser (d) und Festigkeitsklasse (FKL) per Artikelbezeichnung

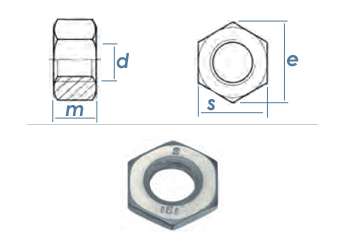

Technische Daten:
|
Durchmesser Innen(d)
|
Höhe (m)
in mm |
Eckmaß (e)
in mm |
Schlüsselweite (s)
in mm |
Gewindesteigung
in mm
|
|
M2
|
1,6
|
4,32
|
SW 4
|
0,4 |
|
M2,5
|
2
|
5,45
|
SW 5
|
0,45 |
|
M3
|
2,4
|
6,01
|
SW 5,5
|
0,5 |
|
M3,5
|
2,8
|
6,58
|
SW 6
|
0,6 |
|
M4
|
3,2
|
7,66
|
SW 7
|
0,7 |
|
M5
|
4
|
8,79
|
SW 8
|
0,8 |
|
M6
|
5
|
11,05
|
SW 10
|
1 |
|
M7
|
5,5
|
12,12
|
SW 11
|
1 |
|
M8
|
6,5
|
14,38
|
SW 13
|
1,25 |
|
M10
|
8
|
18,9
|
SW 17 (SW 16) *1
|
1,5 |
|
M12
|
10
|
21,1
|
SW 19 (SW 18) *1
|
1,75 |
|
M14
|
11
|
24,49
|
SW 22 (SW 21) *1
|
2 |
|
M16
|
13
|
26,75
|
SW 24
|
2 |
|
M18
|
15
|
29,56
|
SW 27
|
2,5 |
|
M20
|
16
|
32,95
|
SW 30
|
2,5 |
|
M22
|
18
|
35,03
|
SW 32 (SW 34) *1
|
2,5 |
|
M24
|
19
|
39,55
|
SW 36
|
3 |
|
M27
|
22
|
45,2
|
SW 41
|
3 |
|
M30
|
24
|
50,85
|
SW 46
|
3,5 |
|
M33
|
26
|
55,37
|
SW 50
|
3,5 |
|
M36
|
29
|
60,79
|
SW 55
|
4 |
|
M39
|
31
|
66,44
|
SW 60
|
4 |
|
M42
|
34
|
71,3
|
SW 65
|
4,5 |
|
M45
|
36
|
76,95
|
SW 70
|
4,5 |
|
M48
|
38
|
82,6
|
SW 75
|
5 |
|
M52
|
42
|
88,25
|
SW 80
|
5 |
*1.. Schlüsselweiten DIN/ISO abweichend (Schlüsselweite in Klammer = ISO Schüsselweite)
Hinweis zur Auswahl von Muttern:
Die Festigkeitsklasse einer Mutter sollte immer gleich oder höher der Festigkeitsklasse der Schraube sein. D.h. bei verzinkten Schrauben der Festigkeitsklasse 8.8 sollten Muttern der Festigkeitsklasse 8 benutzt werden.
