Beschreibung
Sechskantmutter mit Flansch und Sperrverzahnung ähnl. DIN 6923 aus Stahl verzinkt (FKL8)
Die Mutter hat an der Unterseite eine feste, scheibenförmige Verbreiterung mit integrierter Sicherung gegen selbstständiges Losdrehen. Dadurch erübrigt sich meist der Einsatz einer separaten Unterlegscheibe. Durch den Flansch wird die Klemmkraft auf eine größere Fläche verteilt.
Durchmesser (d) und Festigkeitsklasse (FKL) per Artikelbezeichnung
Eigenschaften:
- Integrierter Flansch (Bund) mit Sperrverzahnung - die Mutter hat an der Unterseite eine feste, scheibenförmige Verbreiterung. Dadurch erübrigt sich der Einsatz einer separaten Unterlegscheibe. Beim Festziehen gleitet die Verzahnung über die Oberfläche. Beim Versuch, die Mutter zu lösen, fressen sich die Zähne leicht in die Gegenlage (das Bauteil) und erzeugen einen Formschluss (Hinweis: Durch das Festfressen kann die Oberfläche des Werkstücks leicht beschädigt werden. Für empfindliche oder beschichtete Oberflächen, die nicht korrodieren dürfen, ist sie daher nur bedingt geeignet)
- Druckverteilung - durch den Flansch wird die Klemmkraft auf eine größere Fläche verteilt. Das schont die Oberfläche des Bauteils und verhindert, dass sich die Mutter in weichere Materialien einfrisst.
- Mechanische Sicherung - auf der Unterseite des Flansches befinden sich sägezahnartige Rippen.
- Wirtschaftlichkeit & Zeitersparnis - Günstiges Standardbauteil mit hoher Zuverlässigkeit für den Maschinen-, Anlagen- und Fahrzeugbau für schnellere Montage, da keine separate Unterlegscheibe oder Federring platziert werden muss.
- Sicherheit: Gute Vibrationssicherheit durch die Sperrverzahnung.

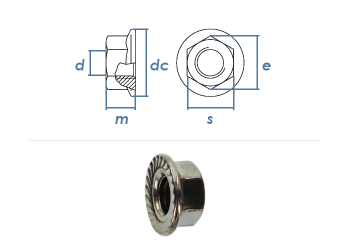

Technische Daten:
|
Durchmesser (d)
in mm
|
Flanschdurchmesser (dc)
in mm
|
Eckmaß (e)
in mm
|
Höhe (m)
in mm
|
Antrieb (s)
|
Gewindesteigung
in mm
|
|
M3
|
7,8
|
6,33
|
3,8
|
SW 6
|
0,5
|
|
M4
|
10
|
7,66
|
4,65
|
SW 7
|
0,7
|
|
M5
|
11,8
|
8,79
|
4,7
|
SW 8
|
0,8
|
|
M6
|
14,2
|
11,05
|
5,7
|
SW 10
|
1
|
|
M8
|
17,9
|
14,38
|
7,64
|
SW 13
|
1,25
|
|
M10
|
21,8
|
16,64
|
9,64
|
SW 15
|
1,5
|
|
M12
|
26
|
20,03
|
11,57
|
SW 18
|
1,75
|
|
M16
|
34,5
|
26,75
|
15,3
|
SW 24
|
2
|
Hinweis zur Auswahl von Muttern:
Die Festigkeitsklasse einer Mutter sollte immer gleich oder höher der Festigkeitsklasse der Schraube sein. D.h. bei verzinkten Schrauben der Festigkeitsklasse 8.8 sollten Muttern der Festigkeitsklasse 8 benutzt werden.
| Produkteigenschaft | Wert |
|---|---|
| Info VPE: |
Erklärung zur Inhaltsangabe "
|
Originalkarton zu xx Stk.*"
