Beschreibung

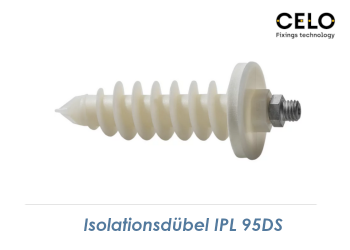

Isolationsdübel IPL 95DS
für die schnelle und saubere Befestigung von Regenfallrohrschellen in Wärmedämm-Verbundsystemen
für die schnelle und saubere Befestigung von Regenfallrohrschellen in Wärmedämm-Verbundsystemen
Abmessungen (d x l) per Artikelbezeichnung
Eigenschaften:
- Perfekte Lösung für die Befestigung von Regenfallrohrschellen im WDVS: einfach, flexibel, schnell und justierbar!
- Wärmebrückenfreie Befestigung direkt im Dämmstoff
- Vormontierter Spezialgewindestift: idealer Abstand von 30 mm des Regenfallrohrs von der Wand; Justiermöglichkeit um weitere 25 mm
- Vormontierte und witterungsbeständige EPDM Dichtung gewährleistet saubere Abdichtung gegen Schlagregen bis zu Windstärke 11 (orkanartiger Sturm), geprüft nach DIN EN 1027, kein Nacharbeiten
- Robuster, selbstbohrender (WDVS-Putz ≤ 7 mm) Nylondübel, witterungsbeständig
- Spezialgewindestift aus Zinklamellenbeschichtung für guten Korrosionsschutz
Geeignet für Wärmedämm- Verbundssysteme (WDVS) mit:
- Hartschaumplatten
- Polystyrolplatten
- Heraklithplatten
- Holzfaserdämmplatten (Vorbohren - empfohlen HSS-Bohrer oder Holzbohrer:13 mm)
Technische Daten:
|
Abmessung (d x l)
in mm |
Antrieb
|
Innengewinde
(di) |
Einschraubtiefe (ls)
in mm
|
Durchmesser Dichtung (dd)
in mm
|
|
M8 x 95
|
SW17 / TX25
|
M10
|
20-50
|
44,5
|
|
M10 x 95
|
SW17/ TX25
|
M10
|
20-50
|
44,5
|
Tragfähigkeit / Abmessungen:
| Anwendung in Polystyrol EPS PS15/PS20 (Fempf.) in kN |
Anwendung in Polystyrol XPS (Fempf.) in kN |
| 0,14 | 0,28 |
Fempf.: empfohlene Last in alle Richtungen inkl. Sicherheitsfaktor 5
Hersteller: Celo
Datenblatt inkl. Montageanleitung IPL 95DS
Datenblatt inkl. Montageanleitung IPL 95DS
